Articulador maxi 3675 b altura 300 x 1000mm 1.5 a 10.2kg
compacto e forte sistema basculante com múltiplas aplicações, com abertura da porta sem esforço de madeira ou com moldura de alumínio, a partir de 45mm de largura.
Aplicação maxi 3675 é fixada com apenas um encaixe, a especificação do peso aplica-se a um articulador maxi 3675. Os valores do peso da porta duplicam quando se utilizam dois articuladores.

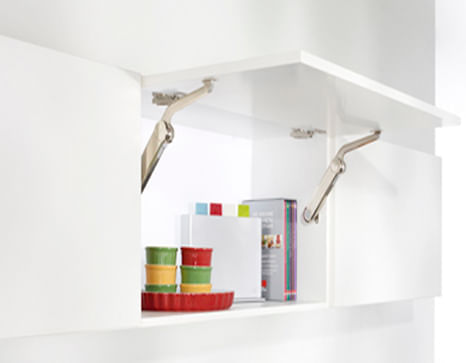

Maxi 3675 permite que a porta fique aberta em qualquer posição e pode ser utilizado em armários basculantes com ou sem puxadores.
Atenção: Para portas a partir de 600mm de largura utilizar dois articuladores maxi
componentes incluídos na embalagem:
Código: 373.69.412

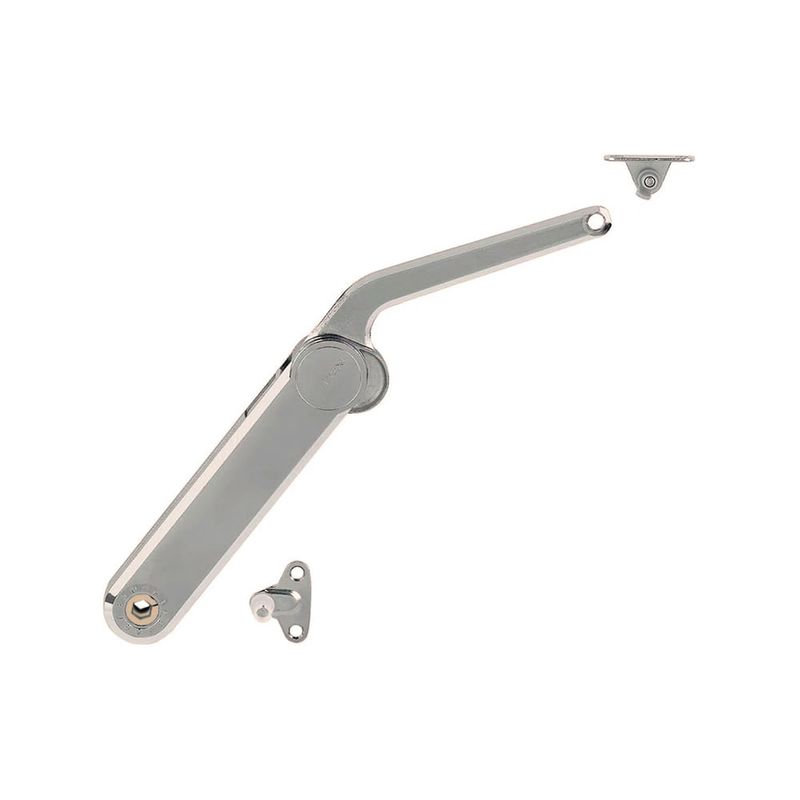

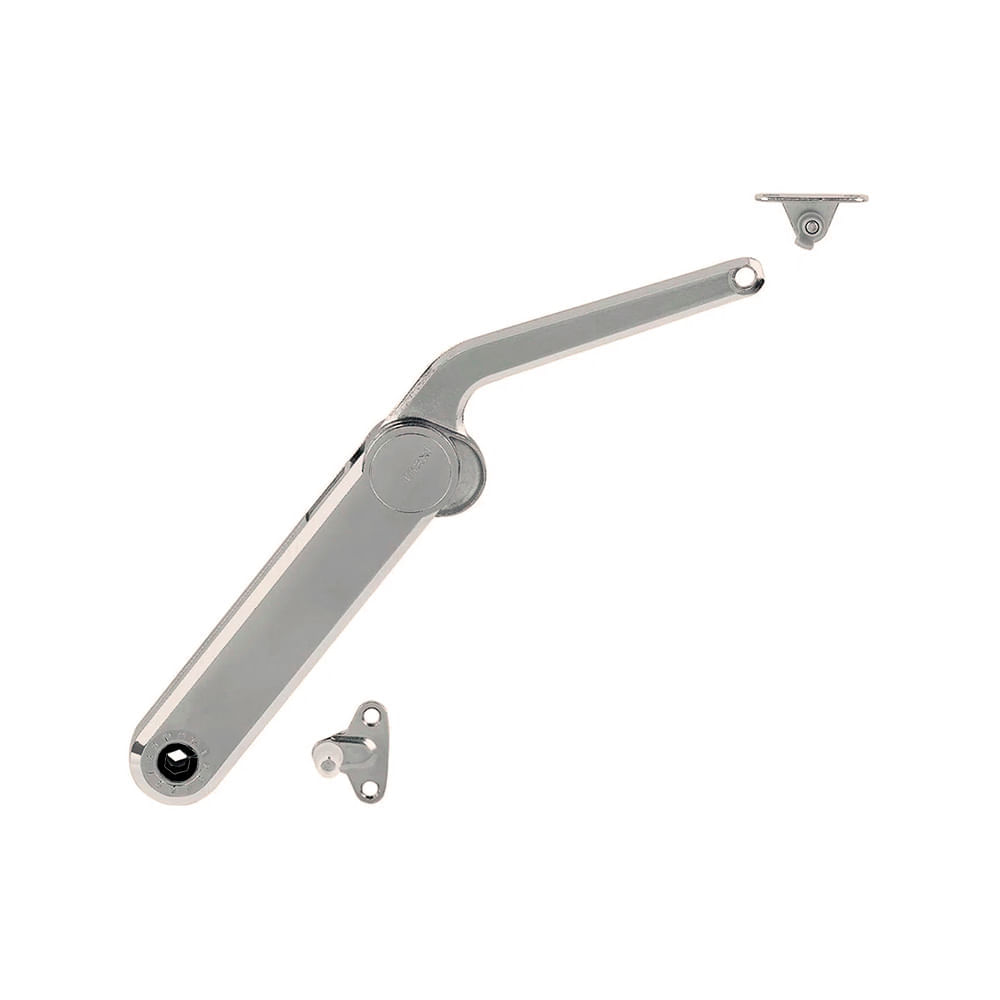

01- articulador maxi (b)
01- suporte de fixação para porta
01- suporte de fixação para lateral do armário

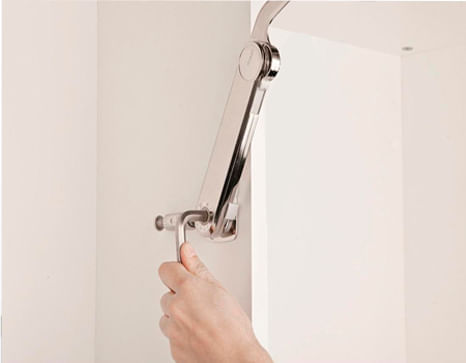

01- chave allen sw10
• material: Zamac
• acabamento: Niquelado
• altura: Portas de 300 a 1000mm
• aberturas: Ângulo de 75º / 90º
• aplicação: Reversível para esquerda ou direita.
• Se for utilizado o amortecedor, não é necessário o suporte de fixação lateral maxi 3675
ângulo de abertura 75º com puxador
altura de portas:
• 300mm 6,7 a 13,7kg • 400mm 5,0 a 10,3kg • 500mm 4,1 a 8,3kg • 600mm 3,3 a 7,0kg • 700mm 2,8 a 5,7kg • 800mm 2,5 a 5,1kg • 900mm 2,2 a 4,6kg • 1000mm 2,0 a 4,1kg
ângulo de abertura 90º com puxador
altura de portas:
• 300mm 5,1 a 10,2kg • 400mm 3,8 a 7,6kg • 500mm 3,1 a 6,1kg • 600mm 2,6 a 5,1kg • 700mm 2,1 a 4,2kg • 800mm 1,9 a 3,9kg • 900mm 1,7 a 3,4kg • 1000mm 1,5 a 3,0kg
ângulo de abertura 75º sem puxador
altura de portas:
• 300mm 4,0 a 7,7kg • 400mm 3,0 a 6,3kg • 500mm 2,7 a 5,2kg • 600mm 2,4 a 4,5kg • 700mm 2,2 a 4,0kg
ângulo de abertura 90º sem puxador
altura de portas:
• 300mm 3,3 a 6,7kg • 400mm 2,5 a 5,0kg • 500mm 2,0 a 4,0kg • 600mm 1,7 a 3,3kg • 700mm 1,4 a 2,7kg • 800mm 1,2 a 2,6kg • 900mm 1,1 a 2,2kg • 1000mm 1,0 a 2,0kg
acessórios vendidos separadamente.
Fecho: K-push porta sem puxador
código versão média: 356.12.097 / 356.12.098 / 356.12.096
código versão longa: 356.12.093 / 356.12.094 / 356.12.092
dobradiças: Metalla cilp push
código reta: 315.71.550
código curva: 315.71.551
código super curva: 315.71.552
amortecedor: 3675
código: 373.69.799
atenção: Imagem meramente ilustrativa, podendo conter alguma diferença em sua tonalidade.
.
