Articulador maxi 3675 d altura 300 a 1000mm 3.6 a 20.8kg
compacto e forte sistema basculante com múltiplas aplicações, com abertura da porta sem esforço de madeira ou com moldura de alumínio, a partir de 45mm de largura.
Aplicação maxi 3675 é fixada com apenas um encaixe, a especificação do peso aplica-se a um articulador maxi 3675. Os valores do peso da porta duplicam quando se utilizam dois articuladores.

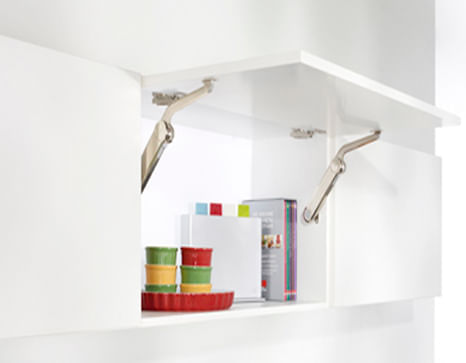

Maxi 3675 permite que a porta fique aberta em qualquer posição e pode ser utilizado em armários basculantes com ou sem puxadores.
Obs: Para portas a partir de 600mm de largura utilizar dois articuladores maxi

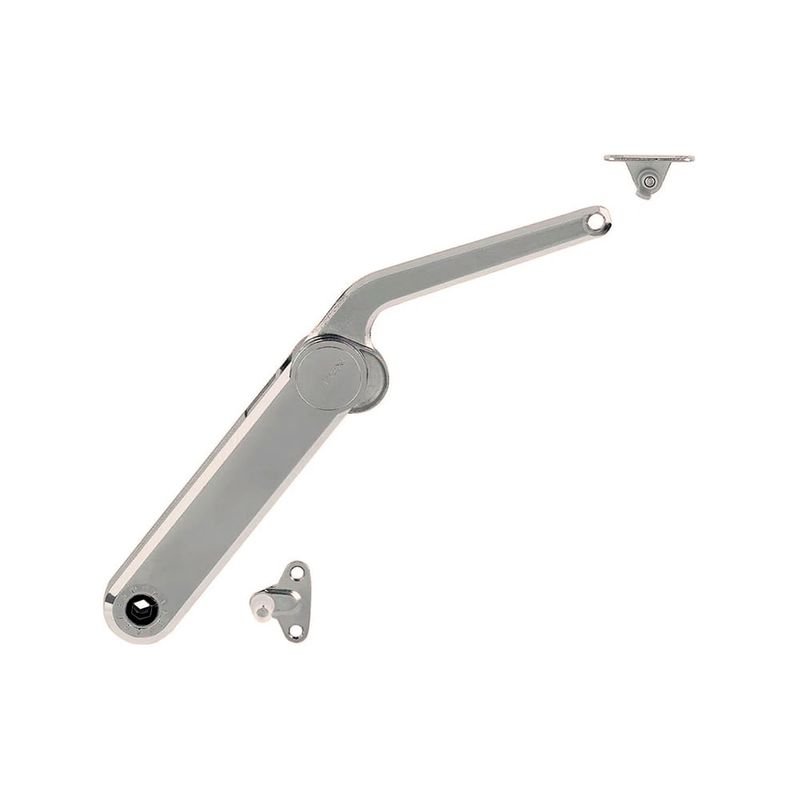

componentes incluídos na embalagem:
Código: 373.69.312
01- articulador maxi (d)
01- suporte de fixação para porta
01- suporte de fixação para lateral do armário

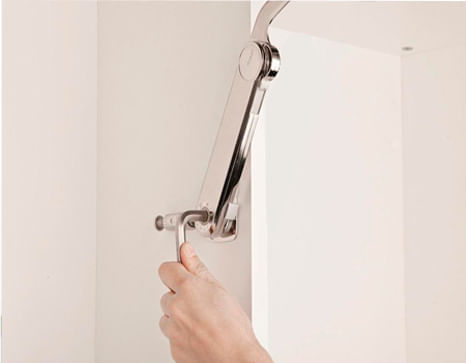

01- chave allen sw10
• material: Zamac
• acabamento: Niquelado
• altura: Portas de 300 a 1000mm
• aberturas: Ângulo de 75º / 90º / 110º
• aplicação: Reversível para esquerda ou direita.
• Se for utilizado o amortecedor, não é necessário o suporte de fixação lateral maxi 3675
ângulo de abertura 75º com puxador
altura de portas:
• 300mm 15,4 a 27,3kg / 400mm 11,6 a 20,5kg / 500mm 9,4 a 16,2kg / 600mm 7,6 a 13,7kg / 700mm 6,5 a 11,4kg / 800mm 5,7 a 10,4kg / 900mm 5,2 a 9,1kg / 1000mm 4,6 a 8,2kg
ângulo de abertura 90º com puxador
altura de portas:
• 300mm 11,9 a 20,8kg / 400mm 8,9 a 15,6kg / 500mm 7,2 a 12,5kg / 600mm 6,0 a 10,4kg / 700mm 4,9 a 8,7kg / 800mm 4,4 a 7,8kg / 900mm 3,9 a 6,9kg / 1000mm 3,6 a 6,2kg
ângulo de abertura 75º sem puxador
altura de portas:
• 400mm 7,0 a 12,5kg / 500mm 5,5 a 10,5kg / 600mm 4,7 a 8,4kg / 700mm 4,3 a 8,0kg / 800mm 3,9 a 7,3kg / 900mm 3,5 a 6,7kg
ângulo de abertura 90º sem puxador
altura de portas:
• 300mm 7,8 a 13,6kg / 400mm 5,8 a 10,2kg / 500mm 4,7 a 8,2kg / 600mm 3,9 a 6,8kg / 700mm 3,2 a 5,7kg / 800mm 2,9 a 5,1kg / 900mm 2,6 a 4,5kg / 1000mm 2,4 a 4,1kg
acessórios vendidos separadamente.
Fecho: K-push frentes sem puxadores
código versão média: 356.12.097 / 356.12.098 / 356.12.096
código versão longa: 356.12.093 / 356.12.094 / 356.12.092
dobradiças: Metalla cilp push
código reta: 315.71.550
código curva: 315.71.551
código super curva: 315.71.552
amortecedor: 3675
código: 373.69.799
atenção: Imagem meramente ilustrativa, podendo conter alguma diferença em sua tonalidade..
